Hałas podczas hamowania jest jedną z najczęstszych przyczyn wizyt kierowców w warsztatach. Problem może być złożony i często trudny do rozwiązania.
CZYM JEST HAŁAS POWSTAJĄCY PODCZAS HAMOWANIA?
Hałas podczas hamowania powstaje zwykle w wyniku drgań części samochodu w pobliżu koła – między oponą a połączeniem z podwoziem. Za hałas często obwiniane są same klocki, jednak może on pochodzić od dowolnej części – począwszy od łożyska koła, a skończywszy na sworzniu kulowym. Jeśli chodzi o sam układ hamulcowy, normalnym zjawiskiem jest występowanie w nim pewnych drgań, jednak często są one niesłyszalne.

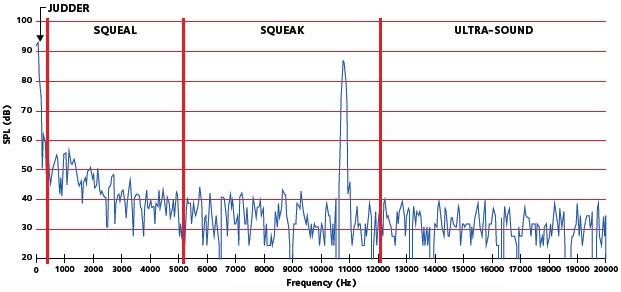

A. RODZAJE HAŁASU DOŚWIADCZANEGO PRZEZ KIEROWCÓW
![ferodo-support-techtips-brakenoise-brake-table-2016 ferodo-support-techtips-brakenoise-brake-table-2016](/content/loc-emea/loc-pl/fmmp-ferodo/pl_PL/support/light-vehicles/technical-tips/Brake-Noise/_jcr_content/article/article-par/image.img.jpg/Brake-Noise-visu1-1475741471975.jpg)
DRGANIA O NISKIEJ CZĘSTOTLIWOŚCI – WIBRACJE
![ferodo-support-techtips-brakenoise-brake-visu-2016 ferodo-support-techtips-brakenoise-brake-visu-2016](/content/loc-emea/loc-pl/fmmp-ferodo/pl_PL/support/light-vehicles/technical-tips/Brake-Noise/_jcr_content/article/article-par/image_875761294.img.jpg/Brake-Noise-visu2-1475741472008.jpg)
OPIS:
Głęboki hałas o częstotliwości poniżej 300 Hz.
PRZYCZYNY
- Zła tolerancja (nieprawidłowe zamocowanie do piasty lub nadmierna różnica grubości tarczy).
- Uszkodzenie tarczy
ROZWIĄZANIE
Wymienić tarczę, przeczyścić i nasmarować wszystkie powierzchnie układu hamulcowego zgodnie z zaleceniami producenta pojazdu.
DRGANIA O ŚREDNIEJ CZĘSTOTLIWOŚCI – SKRZYPIENIE PRZECHODZĄCE W PISK
![ferodo-support-techtips-brakenoise-brake-visu2-2016 ferodo-support-techtips-brakenoise-brake-visu2-2016](/content/loc-emea/loc-pl/fmmp-ferodo/pl_PL/support/light-vehicles/technical-tips/Brake-Noise/_jcr_content/article/article-par/image_758830000.img.jpg/Brake-Noise-visu3-1475741472089.jpg)
OPIS
Hałas o częstotliwości z zakresu 300–5000 Hz.
PRZYCZYNY
- Utrudniony ruch tłoczka zacisku,
- nierówna powierzchnia robocza tarczy,
- nieprawidłowy montaż klocków,
- niewłaściwe położenie elementów tłumiących (np. podkładek),
- zbyt mała grubość tarczy.
![ferodo-support-techtips-brakenoise-brake-visu3-2016 ferodo-support-techtips-brakenoise-brake-visu3-2016](/content/loc-emea/loc-pl/fmmp-ferodo/pl_PL/support/light-vehicles/technical-tips/Brake-Noise/_jcr_content/article/article-par/image_1732129022.img.jpg/Brake-Noise-visu4-1475741472142.jpg)
ROZWIĄZANIE
- Oczyścić i nasmarować elementy zacisku,
- upewnić się, że tarcza jest płaska (po zamontowaniu na piaście) z zachowaniem tolerancji 0,1 mm.
- Oczyścić powierzchnię piasty, obrobić powierzchnię tarczy,
- wymienić tarczę i upewnić się, że klocki, podkładki i akcesoria są zamontowane prawidłowo.
- Ocenić tłumienie hałasu przez podkładki lub klocki wyposażone w elementy tłumiące.
DRGANIA O WYSOKIEJ CZĘSTOTLIWOŚCI – WYSOKI PISK
OPIS
Hałas o częstotliwości powyżej 5 kHz
PRZYCZYNY
Najczęstszą przyczyną pisku są drgania molekularne w obszarze materiału ciernego przy kontakcie z tarczą hamulcową.
ROZWIĄZANIE
Wymienić komplet klocków hamulcowych. Sprawdzić, czy akcesoria (np. spinki w zacisku) są zamontowane prawidłowo
DRGANIA O BARDZO WYSOKIEJ CZĘSTOTLIWOŚCI – ULTRADŹWIĘKI
OPIS
Hałas o częstotliwości ponad 12 kHz, tzn. poza górną granicą słyszalności człowieka.
B. POWIERZCHNIE CIERNE DAJĄ CENNE WSKAZÓWKI
Wygląd powierzchni ciernych może udzielić cennych informacji o możliwych przyczynach powstawania hałasu. Podnieś pojazd, wymontuj klocki i sprawdź powierzchnie cierne w poszukiwaniu potencjalnych problemów. Poniżej przedstawiamy pięć objawów związanych z hałasem.
OBJAWY I ZALECENIA
MATERIAL CIERNY ZUŻYTY SKOŚNIE
![Solving-Noise-visu5 Solving-Noise-visu5](/content/loc-emea/loc-pl/fmmp-ferodo/pl_PL/support/light-vehicles/technical-tips/Brake-Noise/_jcr_content/article/article-par/image_659780605.img.jpg/Solving-Noise-visu5-1475741472213.jpg)
WYGLĄD: Nierównomierne, skośne zużycie materiału ciernego
PRZYCZYNA:Odkształcony zacisk, zatarte prowadnice, nadmierne luzy zacisku
OBJAWY: Przyśpieszone zużycie klocka, nierównomierne hamowanie, hałas
ROZWIĄZANIE: Wymiana zestawu klocków, konserwacja zacisku
NIERÓWNE ZUŻYCIE MATERIAŁU CIERNEGO
![Solving-Noise-visu6 Solving-Noise-visu6](/content/loc-emea/loc-pl/fmmp-ferodo/pl_PL/support/light-vehicles/technical-tips/Brake-Noise/_jcr_content/article/article-par/image_156949369.img.jpg/Solving-Noise-visu6-1475741472283.jpg)
WYGLĄD:Nierównomierne zużycie powierzchni klocka
PRZYCZYNA: Nieregularne zużycie tarcz hamulcowych (np wystająca krawędź na brzegu tarczy)
OBJAWY: Pisk i wibracje, przyśpieszone zużycie klocka
ROZWIĄZANIE: Wymienić tarcze i klocki hamulcowe
NIERÓWNOMIERNY STOPIEŃ ZUŻYCIA NA JEDNEJ OSI
![Solving-Noise-visu7 Solving-Noise-visu7](/content/loc-emea/loc-pl/fmmp-ferodo/pl_PL/support/light-vehicles/technical-tips/Brake-Noise/_jcr_content/article/article-par/image_2113079197.img.jpg/Solving-Noise-visu7-1475741472354.jpg)
WYGLĄD: Jeden lub więcej klocków w ramach jednej osi jest nadmiernie zużyty
PRZYCZYNY: Zablokowany tłoczek lub sworznie prowadzące zacisku
OBJAWY: W trakcie hamowania pojazd ściąga na jedną stronę, nierówne, przyspieszone zużycie klocka, piski i wibracje
ROZWIĄZANIE: Przejrzeć wszystkie prowadnice i tłoki w zaciskach, wymienić klocki, sprawdzić stan tarcz. Sprawdzić stan tarcz
USZKODZENIE PŁYTKI TYLNEJ KLOCKA
![Solving-Noise-visu8 Solving-Noise-visu8](/content/loc-emea/loc-pl/fmmp-ferodo/pl_PL/support/light-vehicles/technical-tips/Brake-Noise/_jcr_content/article/article-par/image_648004335.img.jpg/Solving-Noise-visu8-1475741472425.jpg)
WYGLĄD: Uszkodzona tylna płytka
PRZYCZYNA: Niewłaściwy montaż, użycie zbyt dużej siły podczas montażu
OBJAWY: Nieskuteczne hamulce, nierównomierne zużycie, hałas i wibracje
ROZWIĄZANIE: Wymienić komplet klocków
USZKODZENIE TŁOCZKA
![Solving-Noise-visu9 Solving-Noise-visu9](/content/loc-emea/loc-pl/fmmp-ferodo/pl_PL/support/light-vehicles/technical-tips/Brake-Noise/_jcr_content/article/article-par/image_394475428.img.jpg/Solving-Noise-visu9-1475741472495.jpg)
C. UNIKANIE PROBLEMÓW Z HAŁASEM
Najpewniejszym sposobem na uniknięcie problemów jest zapewnienie właściwego montażu zacisku i klocków.
Poniżej przestawiamy porady, jak właściwie przeprowadzić serwis:
![ferodo-support-techtips-brakenoise-avoid-visu-2016 ferodo-support-techtips-brakenoise-avoid-visu-2016](/content/loc-emea/loc-pl/fmmp-ferodo/pl_PL/support/light-vehicles/technical-tips/Brake-Noise/_jcr_content/article/article-par/image_888675285.img.jpg/Avoid-Noise-visu1-1475741472566.jpg)
- Rozebrać i oczyścić wszystkie prowadnice i trzpienie w zacisku.
![ferodo-support-techtips-brakenoise-avoid-visu2-2016 ferodo-support-techtips-brakenoise-avoid-visu2-2016](/content/loc-emea/loc-pl/fmmp-ferodo/pl_PL/support/light-vehicles/technical-tips/Brake-Noise/_jcr_content/article/article-par/image_1691391931.img.jpg/Avoid-Noise-visu2-1475741472619.jpg)
- Papier ścierny może zostać użyty do czyszczenia zacisku i klocków tylko w przypadku silnej rdzy lub zanieczyszczeń.
Uwaga: jeśli zacisk nie przesuwa się swobodnie, może to skutkować skośnym lub nierównym zużyciem klocków w ramach jednej osi, co powoduje piski i wibracje.
![ferodo-support-techtips-brakenoise-avoid-visu3-2016 ferodo-support-techtips-brakenoise-avoid-visu3-2016](/content/loc-emea/loc-pl/fmmp-ferodo/pl_PL/support/light-vehicles/technical-tips/Brake-Noise/_jcr_content/article/article-par/image_143212915.img.jpg/Avoid-Noise-visu3-1475741472672.jpg)
- Prowadnice muszą być odpowiednio smarowane, aby zapewnić swobodny ruch i nie zakleszczać się w korpusie zacisku. Należy sprawdzić również stan gumowych osłon prowadnic, które zabezpieczają przed wnikaniem wody.
Uwaga: Jeśli prowadnice nie są nasmarowane, mogą one ulec zatarciu, powodując skośne zużycie i hałas.
![ferodo-support-techtips-brakenoise-avoid-visu4-2016 ferodo-support-techtips-brakenoise-avoid-visu4-2016](/content/loc-emea/loc-pl/fmmp-ferodo/pl_PL/support/light-vehicles/technical-tips/Brake-Noise/_jcr_content/article/article-par/image_350464586.img.jpg/Avoid-Noise-visu4-1475741472725.jpg)
- Sprawdzić, czy zacisk porusza się swobodnie, a tłoczek cofania się do końca – ma to zasadnicze znaczenie dla uniknięcia uszkodzenia podkładek lub gumowego pokrycia.
![ferodo-support-techtips-brakenoise-avoid-visu5-2016 ferodo-support-techtips-brakenoise-avoid-visu5-2016](/content/loc-emea/loc-pl/fmmp-ferodo/pl_PL/support/light-vehicles/technical-tips/Brake-Noise/_jcr_content/article/article-par/image_1492612693.img.jpg/Avoid-Noise-visu5-1475741472778.jpg)
- Sprawdzić, czy daje się lekko i łatwo zamontować klocki w zacisku.
![ferodo-support-techtips-brakenoise-avoid-visu6-2016 ferodo-support-techtips-brakenoise-avoid-visu6-2016](/content/loc-emea/loc-pl/fmmp-ferodo/pl_PL/support/light-vehicles/technical-tips/Brake-Noise/_jcr_content/article/article-par/image_524671683.img.jpg/Avoid-Noise-visu6-1475741472832.jpg)
- Jeśli to konieczne, usunąć zadziory z krawędzi klocka.
Uwaga: Jeśli klocek nie porusza się swobodnie w prowadnicach, będzie miał ciągły kontakt z tarczą, powodując piszczenie oraz skośne lub nierównomierne zużywanie się.
![ferodo-support-techtips-brakenoise-avoid-visu7-2016 ferodo-support-techtips-brakenoise-avoid-visu7-2016](/content/loc-emea/loc-pl/fmmp-ferodo/pl_PL/support/light-vehicles/technical-tips/Brake-Noise/_jcr_content/article/article-par/image_1067483356.img.jpg/Avoid-Noise-visu7-1475741472885.jpg)
![ferodo-support-techtips-brakenoise-avoid-visu7-2016 ferodo-support-techtips-brakenoise-avoid-visu7-2016](/content/loc-emea/loc-pl/fmmp-ferodo/pl_PL/support/light-vehicles/technical-tips/Brake-Noise/_jcr_content/article/article-par/image_1941600420.img.jpg/Avoid-Noise-visu7-1475741472912.jpg)
- W niektórych przypadkach (np. stary zardzewiały zacisk) dobrze jest lekko nasmarować punkty styku metalowej płytki tylnej klocka i prowadnic smarem hamulcowym FERODO, zgodnie z zaleceniami producenta pojazdu.
Uwaga: Należy upewnić się, że smar nie znalazł się na materiale ciernym.
![ferodo-support-techtips-brakenoise-avoid-visu8-2016 ferodo-support-techtips-brakenoise-avoid-visu8-2016](/content/loc-emea/loc-pl/fmmp-ferodo/pl_PL/support/light-vehicles/technical-tips/Brake-Noise/_jcr_content/article/article-par/image_2120740310.img.jpg/Avoid-Noise-visu8-1475741472965.jpg)
- Zamontować do klocków hamulcowych czujniki zużycia, jeśli występują.
- Dokręcić śruby mocujące zacisk.
- Wymienić elementy zapobiegające odkręceniu się śrub na nowe.
![ferodo-support-techtips-brakenoise-avoid-visu9-2016 ferodo-support-techtips-brakenoise-avoid-visu9-2016](/content/loc-emea/loc-pl/fmmp-ferodo/pl_PL/support/light-vehicles/technical-tips/Brake-Noise/_jcr_content/article/article-par/image_1188261778.img.jpg/Avoid-Noise-visu9-1475741473018.jpg)
- Stosować zalecane wartości momentu dokręcenia oraz kolejność dokręcania.
- Po ponownym zamontowaniu zacisku nacisnąć pedał hamulca, aż do jednej trzeciej pełnego skoku.
- Sprawdzić, czy hamulce działają prawidłowo, włącznie z cofaniem się klocków.
- Zamontować koło. Jeśli może się swobodnie obracać, pojazd jest gotowy do jazdy.
Uwaga: przed oddaniem pojazdu właścicielowi należy przeprowadzić test drogowy, aby upewnić się, czy układ hamulcowy jest w pełni sprawny. Przy oddawaniu pojazdu należy poinformować kierowcę o konieczności właściwego przeprowadzenia procesu docierania, dla uzyskania właściwej efektywności hamowania. Do takich celów przygotowaliśmy podręczną ulotkę.
„Porady dla kierowców” - zapytaj o nią lokalnego dystrybutora.
