GARNITURES DE FREIN IVECO

Téléchargez le PDF

GARNITURES DE FREIN

Ferodo fournit des informations techniques actualisées aux installateurs de garnitures de frein, notamment pour les applications énumérées ci-dessus. Le présent guide d'installation vise à assurer le montage correct des garnitures sur les segments de frein.

En 1996, Iveco a publié un rapport commercial (n° 1209/I) concernant les cas d'usure irrégulière (en forme de faucille) de certaines garnitures de frein arrière. Afin de prévenir ce problème, Iveco a mis en œuvre une solution de tambour de frein muni d'une plaque de pression à 15° pour les mâchoires primaires. Il existe donc actuellement deux jeux de garniture différents selon la version du tambour de frein.

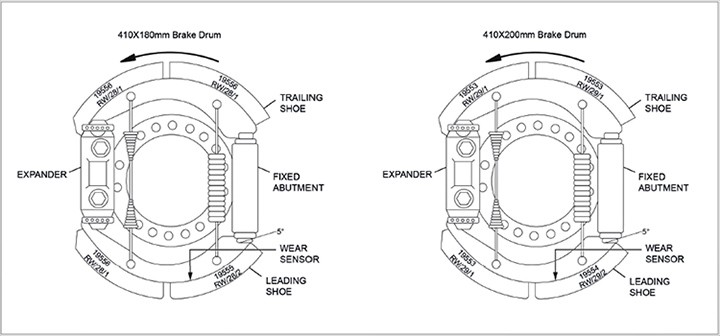

RÉCAPITULATIF DE L'ANCIENNE VERSION (JUSQU'EN AVRIL 1996)

Les garnitures de frein de la mâchoire primaire comportent deux trous borgnes côté palier pour le montage des témoins d'usure. Les autres garnitures de frein sont restées inchangées.

recap of old version

NOUVELLE VERSION (DEPUIS MAI 1996)

Pour garantir une usure uniforme des garnitures des mâchoires de frein primaires et secondaires, l'angle support de la mâchoire primaire a été modifié (désormais 15°, marqué sur l'âme de la mâchoire). Cela donne deux mâchoires de frein différentes et trois jeux de garnitures différents par frein.

La référence K19716.0 (correspondant à l'ancienne référence K19553.0) comprend 4 garnitures WVA 19553 identiques. Celles-ci doivent être montées sur la mâchoire secondaire. Les 2 autres garnitures, identifiées par un repère « P1 », doivent être montées sur les mâchoires primaires, côté porte-mâchoire de frein. Les 2 dernières garnitures, identifiées par le repère « P2 », doivent être montées sur les mâchoires primaires, côté coin.

Il en va de même pour la référence K19714.0 (correspondant à l'ancienne référence K19555.0). Elle comprend 4 garnitures WVA 19556 identiques qui doivent être montées sur la mâchoire secondaire. Les 2 autres garnitures, identifiées par un repère « P1 », doivent être montées sur les mâchoires primaires, côté porte-mâchoire de frein. Les 2 dernières garnitures, identifiées par le repère « P2 », doivent être montées sur les mâchoires primaires, côté coin.

Les repères « P1 » et « P2 » sont gravés sur l'âme de la mâchoire primaire du frein modifié et correspondent à la position des garnitures.

recap of old version

CORRESPONDANCE

IVECO​ FERODO​
​1906407 ​K19714.0
​1906408 ​K19714.1
​1906409 ​K19714.2
​1906413 ​K19716.0
​1906414 ​K19716.1
​1906415 ​K19716.2
