FREN BALATALARI

Ferodo, özellikle yukarıda belirtilen uygulamalar için, söz konusu fren balatalarının montajı olduğunda, iyileştirilmiş teknik bilgiler ile montaj teknisyenlerine yardımcı olur. Ferodo, müşterilerinin fren balatalarını pabuçlara her zaman doğru olarak takmalarına yardımcı olmak üzere bu özel montaj kılavuzunu geliştirmiştir.

Iveco, bazı arka fren balatalarının düzensiz aşınma durumları (orak olarak bilinir) ile ilgili 1996 tarihli bir ticari rapor (No. 1209/I) yayınladı. Iveco bu sorunu çözmek amacıyla, birincil pabuçlar için 15°'lik baskı plakasına sahip bir fren kampanası çözümü sundu. Bu, fren kampanası modeline göre günümüzde iki farklı balata seti olduğu anlamına gelmektedir.


ESKİ MODEL (NİSAN 1996 TARİHİNE KADAR)

Birincil pabuç fren balatalarında, aşıntı sensörlerinin montajı için rulman tarafında iki kör delik bulunur; diğer fren balataları değişmeden kalmıştır.

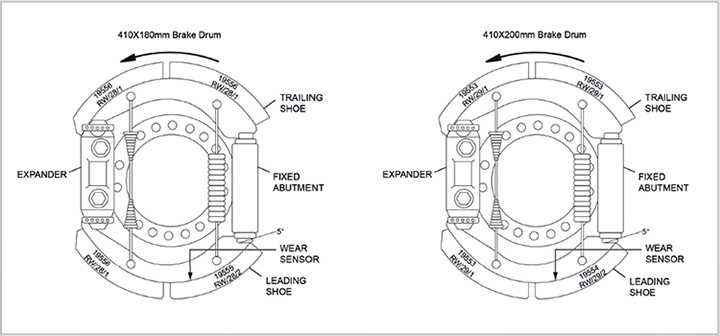

recap of old version

YENİ MODEL (MAYIS 1996 TARİHİNDEN İTİBAREN)

İkincil ve birincil fren pabuçlarında dengeli bir fren balatası aşıntısı sağlamak için, birincil pabucun destek açısı değiştirilmiştir (şimdi 15°, web'de işaretlenmiştir). Bunun sonucunda, fren başına iki farklı fren pabucu ve üç farklı fren balatası sağlanmıştır.

Referans K19716.0 (eski K19553.0 referansına ilişkin olarak) 4 adet aynı balatadan oluşur WVA 19553, bunların ikincil pabuca takılması gerekir. "P1" işareti bulunan diğer 2 balatanın birincil pabuçlara, bağlantı tarafına takılması gerekir. "P2" işareti ile tanımlanan son 2 balatanın birincil pabuç kampana tarafına takılması gerekir.

Referans K19714.0 (eski K19555.0 referansına ilişkin olarak) için ayni durum. 4 adet aynı balatadan oluşur WVA 19556, bunların ikincil pabuca takılması gerekir. "P1" işareti bulunan diğer 2 balatanın birincil pabuçlara, bağlantı tarafına takılması gerekir. "P2" işareti ile tanımlanan son 2 balatanın birincil pabuç kampana tarafına takılması gerekir.

"P1" ve "P2" işaretleri, balatanın konumuna uygun olarak modifiye edilen frenin birincil pabucunun örgü dokusuna vurulmuştur.

recap of old version

DEĞİŞİM

IVECO​ FERODO​
​1906407 ​K19714.0
​1906408 ​K19714.1
​1906409 ​K19714.2
​1906413 ​K19716.0
​1906414 ​K19716.1
​1906415 ​K19716.2
